隧道爐紅外線加熱管如何排列布局以實現高效均勻加熱？

日期：2023-08-14 11:13 瀏覽：3746

在隧道爐中，紅外線加熱管被廣泛應用于多種工業加熱和烘干應用，具有高效、節能和可控性強等優點，使其成為許多工業領域理想的加熱技術。

布置紅外線加熱管以實現高均勻加熱的方法可以根據具體的隧道爐結構和加熱需求而有所變化。下面是一些常見的布置方法：

1.平均分布布置：將紅外線加熱管均勻分布在隧道爐內部。通常采用等間距布置或根據加熱需求進行區域劃分，以保證整個隧道爐內的加熱均勻性。

2.多角度布置：通過設置多個角度或位置上的紅外線加熱管，可以增加輻射覆蓋面積，提高加熱的均勻性。例如在隧道爐的上方、兩側和底部分別安裝紅外線加熱管，以實現全方位的加熱覆蓋。

3.漸變布置：將紅外線加熱管按照漸變的強度或密度布置。即在隧道爐的特定區域安裝更多的紅外線加熱管，以滿足該區域的加熱需求，而在其他區域相對減少加熱管的數量。這樣可以更好地適應不同區域的加熱要求，實現整體上的高均勻加熱。

4.反射板輔助布置：在隧道爐內部安裝反射板，可以增加紅外線的反射和擴散效果，從而提高加熱的均勻性。通過合理設計反射板的材質和形狀，將紅外線能量引導和分布到需要加熱的區域。


對于具體的隧道爐布置方案，建議根據實際情況進行工程設計和優化，以確保加熱效果最佳。在實際操作中，可能需要考慮隧道爐的結構、材料特性、加熱需求和經濟成本等因素。

以下是一些常見的應用領域：

烘干和干燥：紅外線加熱管在隧道爐中常被用于烘干和干燥各種物料和產品，如紙張、涂料、油漆、紡織品等。紅外線輻射能夠迅速加熱物料表面，提高烘干速度和效率。

熱處理：隧道爐中的紅外線加熱管被廣泛用于金屬熱處理過程，如回火、退火、淬火和焊接等。紅外線輻射能夠迅速加熱金屬表面，實現精確的溫度控制和高效的能量傳遞。

食品加工：在食品加工行業中，紅外線加熱管被應用于隧道爐中用于烘烤、烘焙、烤箱食品的冷凍烘焙和食品熟化等過程。紅外線加熱技術能夠快速加熱食品表面，提高生產效率和產品質量。

印刷干燥：在印刷業中，紅外線加熱管被廣泛應用于隧道爐中用于油墨和涂料的快速干燥。紅外線輻射加熱能夠使油墨和涂料快速固化，實現高速印刷和生產流程的提升。

塑料加工：紅外線加熱管在塑料行業中的隧道爐應用中常用于塑料制品的加熱與成型過程。紅外線加熱技術具有快速加熱和溫度控制精度高的特點，能夠提高塑料制品的質量和生產效率。

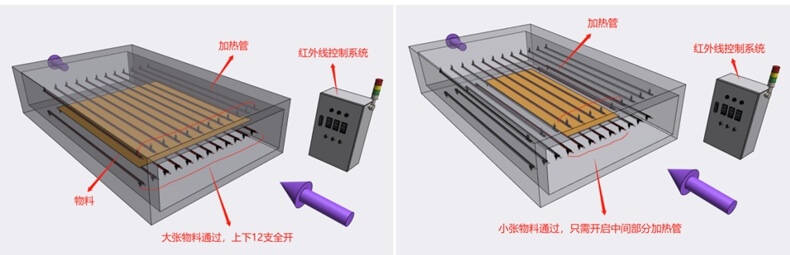

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?分區控制示意 ↑


朗普隧道爐紅外加熱解決方案

我們的工程師團隊將根據具體的加熱需求和應用場景進行定制，確定紅外線加熱管布置方案。通過選擇合適波段的紅外線加熱管和布局安裝，以確保高效均勻的加熱效果。

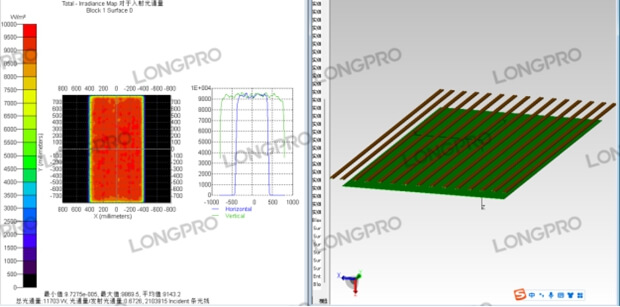

1、通過優化光源和反光鏡的輻照能量分布場，做到均一的加熱場，減少中間聚熱，邊沿冷的不均勻熱場現象；


2、并通過朗普數據庫+光學運算，得出陣列布燈的數量，距高比等數據；


3、通過修正加熱管燈絲密度，從微小局部修正輻照場的均勻度；

4、通過電控系統和非接觸式測溫探頭，進行閉環控制，進一步減少溫度過沖或者加熱不足導致質量問題。
